Màn Hình LED 217 Inch Tích Hợp Loa, Điều Khiển RJ45 Và RS232

Màn hình LED 217 inch là một hệ thống khổng lồ thuộc nhóm Direct View LED cao cấp. Kích thước này là chuẩn mực cho phòng hội đồng và trung tâm điều hành.

Tại quy mô này, chất lượng hình ảnh sắc nét mới chỉ là điều kiện cần. Bài toán khó nhất là khả năng kết nối mạng, tích hợp Pro AV và âm thanh.

ViewSonic LDP217-121C là mẫu All-in-One 217 inch đạt chuẩn 4K UHD hoàn hảo. Màn hình sử dụng pixel pitch siêu mịn P1.25 với độ sáng 600 nits và tương phản 10.000:1.

Hệ thống này tích hợp gọn gàng bộ nguồn, module điều khiển và loa bên trong. Tuy nhiên, kỹ sư cần phân biệt rõ chức năng của từng cổng RJ45 và RS232.

Tuyệt đối không nhầm lẫn cổng điều khiển mạng với cổng nhận tín hiệu video. Đừng để hình dạng đầu nối đánh lừa giao thức điều khiển thực sự bên trong.

1. Kích Thước Và Thông Số Thực Tế

Mẫu ViewSonic LDP217-121C có bề rộng vùng hiển thị lên tới 4.800 mm. Chiều cao đạt 2.700 mm, tạo ra một diện tích trình chiếu khủng khiếp 12,96 m².

Tỷ lệ màn hình tuân thủ chuẩn 16:9 hoàn hảo. Độ phân giải vật lý nguyên bản đạt đúng chuẩn 4K UHD 3.840 × 2.160 pixel.

Các thông số trên đây chỉ định danh riêng cho mẫu LDP217-121C. Xin đừng áp dụng làm quy chuẩn mặc định cho mọi màn hình 217 inch khác.

Vì Sao P1.25 Đạt Được 4K Trên 217 Inch?

Điều này được chứng minh dễ dàng thông qua phép tính kích thước vật lý. Lấy chiều rộng vùng hiển thị đem chia cho thông số pixel pitch.

• Độ phân giải ngang: 4.800 mm ÷ 1,25 mm = 3.840 pixel.
• Độ phân giải dọc: 2.700 mm ÷ 1,25 mm = 2.160 pixel.

Kết quả cho ra đúng ma trận chuẩn 4K UHD 3.840 × 2.160 điểm ảnh. Rõ ràng, độ phân giải 4K không hề bị gắn chặt với một chuẩn pitch duy nhất.

Để đạt 4K, màn hình 136 inch phải ép chip tới mức P0.78 siêu mịn. Màn 163 inch cần P0.93, trong khi màn 217 inch rộng lớn chỉ cần pitch P1.25.

2. Ứng Dụng Hoàn Hảo Cho Không Gian Lớn

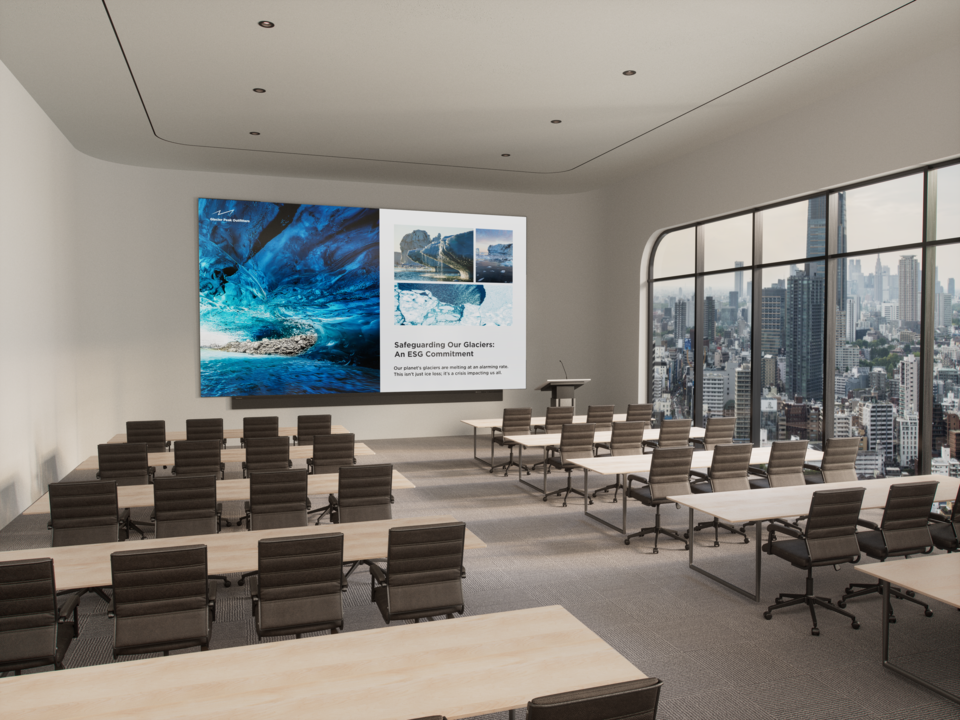

Sở hữu vùng hiển thị rộng gần 4,8 mét, màn hình này thống trị mọi không gian. Nó đặc biệt phù hợp cho các phòng họp lãnh đạo cấp cao.

Trung tâm chỉ huy điều hành cực kỳ cần một hệ thống khổng lồ như thế này. Nó cũng là trái tim của các giảng đường, sảnh khách sạn và showroom ô tô.

ViewSonic định vị LDP217-121C là kiệt tác dành cho phòng họp VIP. Thiết kế siêu mỏng 31 mm với viền tàng hình giúp nó ôm sát vào tường kiến trúc.

Bạn sẽ không còn cảm giác đang nhìn một hệ thống LED chắp vá thô kệch. Khả năng chia 4 màn hình của 4K cũng là một lợi thế vô tiền khoáng hậu.

• Chia 4 vùng PBP: 3.840 × 2.160 chia ra 4 ô, mỗi ô bằng 1.920 × 1.080.

Mỗi ô hiển thị vẫn giữ trọn vẹn chất lượng Full HD cực kỳ sắc nét. Đây là tính năng sống còn để chiếu cùng lúc camera, bản đồ và dashboard.

3. Màn Hình LED RJ45 Có Chức Năng Gì?

RJ45 là tên gọi của loại cổng cắm cáp mạng Ethernet vô cùng quen thuộc. Tuy nhiên, trên màn hình chuyên dụng, chức năng của nó đa dạng hơn rất nhiều.

Cổng RJ45 có thể dùng để kết nối màn hình với hệ thống mạng LAN. Nó giúp phòng IT quản lý tập trung và truy cập các dịch vụ mạng.

Nhiều hãng dùng cổng RJ45 làm dây truyền tín hiệu nối giữa các cabinet với nhau. Dù hình dáng giống hệt, chúng tuyệt đối không được cắm lẫn lộn.

RJ45 Trên Mẫu LDP217-121C

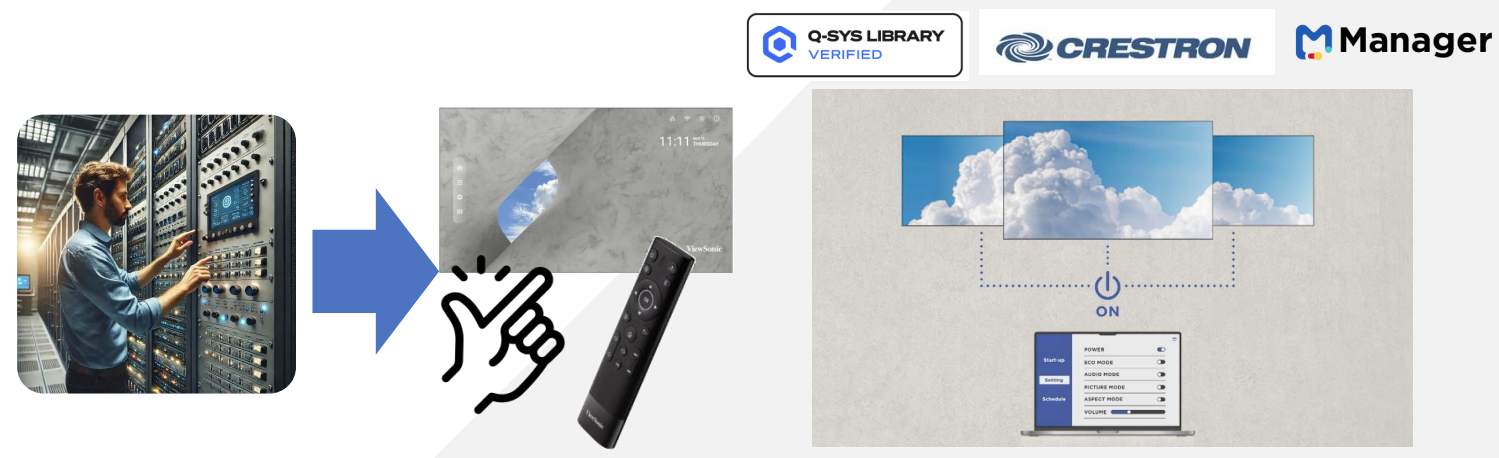

Sơ đồ I/O của LDP217-121C ghi rõ cổng kết nối Internet và Control là RJ45. Thiết bị này hỗ trợ toàn diện giao thức điều khiển mạng LAN Control.

Nó cho phép bộ phận IT ra lệnh từ xa một cách nhanh chóng. Họ có thể bật tắt máy, đổi nguồn tín hiệu và tăng giảm âm lượng qua mạng.

RJ45 Không Nhận Tín Hiệu Video Trực Tiếp

Việc màn hình có cổng RJ45 không biến nó thành cỗ máy nhận video mạng trực tiếp. Bạn không thể cắm thẳng cáp từ Switch Ethernet để chiếu phim được.

Để truyền video IP, bạn bắt buộc phải trang bị thêm bộ giải mã AV over IP. Hệ thống này sẽ nhận tín hiệu mạng và xuất ra cáp HDMI cắm vào màn hình.

Trong mô hình này, cổng RJ45 trên thân màn hình vẫn chỉ làm đúng chức năng. Nó chịu trách nhiệm nhận các lệnh điều khiển hệ thống nội bộ.

4. Ưu Điểm Của Điều Khiển LAN Trong Phòng Họp

Với một màn hình to cỡ 217 inch, đừng bắt người dùng chĩa remote mỏi tay. Điều khiển LAN biến hệ thống LED thành một mắt xích chuẩn Pro AV.

Chỉ với một thao tác bấm “Bắt đầu họp” trên bảng điều khiển trung tâm. Hệ thống sẽ tự động bật màn, chuyển đúng cổng HDMI và kết nối Zoom nhanh chóng.

Rèm cửa tự hạ, đèn phòng giảm sáng và micro được kích hoạt đồng bộ. ViewSonic LDP217-121C hỗ trợ cực tốt cho các hệ thống như Crestron hay Extron.

5. Vai Trò Của Cổng Điều Khiển RS232

RS232 là một giao thức truyền thông nối tiếp lâu đời và bền bỉ. Trên màn hình chuyên dụng, nó dùng để gửi và nhận các chuỗi lệnh có cấu trúc.

Cổng RS232 xử lý rất tốt các lệnh Power On/Off, chọn nguồn hoặc chỉnh âm lượng. Nó tuyệt đối không được thiết kế để truyền tải dữ liệu hình ảnh video.

Ưu điểm lớn nhất của RS232 là độ trễ cực thấp và không phụ thuộc địa chỉ IP. Nó cực kỳ an toàn vì tách biệt hoàn toàn với mạng LAN nội bộ.

Tuy nhiên, hạn chế của nó là khoảng cách đi dây vật lý khá ngắn. Việc quản lý từ xa nhiều màn hình phân tán bằng RS232 cũng vô cùng phức tạp.

6. Phân Biệt Giao Thức RJ45 Và RS232

Một số thiết bị chơi chiêu dùng đầu cắm RJ45 để truyền tín hiệu serial RS232. Bạn phải đọc kỹ tài liệu trước khi vô tư cắm nó vào switch mạng.

Nếu đấu nối sai, hệ thống sẽ chết đứng hoặc thậm chí chập cháy rủi ro cao. Trong các dự án VIP, LAN thường là kênh quản lý chính còn RS232 là kênh dự phòng.

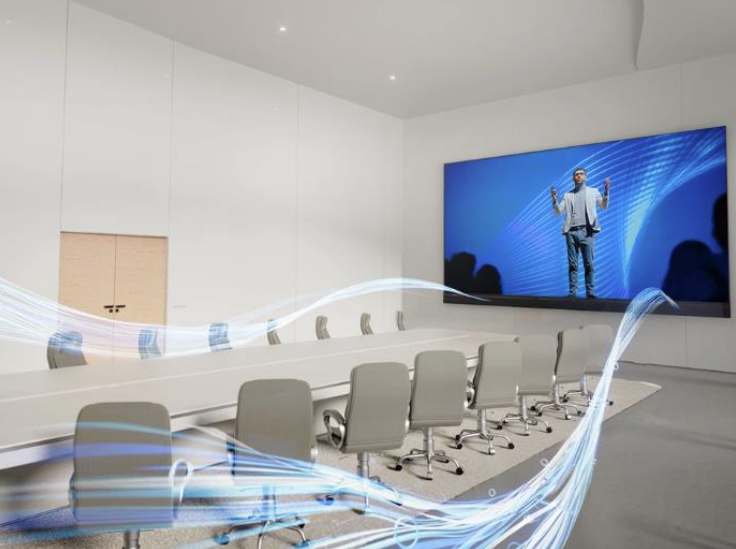

7. Loa Tích Hợp Có Giá Trị Ra Sao?

LDP217-121C được ưu ái tích hợp sẵn hai loa công suất 30W. Tổng công suất danh nghĩa 60W dư sức phục vụ một phòng họp khang trang.

Nó đáp ứng ngay lập tức nhu cầu âm thanh thuyết trình và hội nghị video. Bạn không cần chi thêm tiền thiết kế hệ thống loa cồng kềnh cho các phòng đơn giản.

Loa tích hợp giúp giảm đáng kể số lượng thiết bị ngoại vi và dây cáp rườm rà. Việc nghiệm thu một hệ thống All-in-One hoàn chỉnh cũng diễn ra nhanh gọn hơn.

8. Loa Tích Hợp Có Thay Thế Âm Thanh Chuyên Nghiệp Không?

Câu trả lời là hoàn toàn không thể thay thế trong mọi điều kiện dự án. Nó chỉ phù hợp cho không gian vừa và nhu cầu nghe nhìn cơ bản.

Nếu bạn thi công một hội trường sức chứa hàng trăm người với thời gian dội âm dài. Một hệ thống DSP, amply và loa mảng chuyên nghiệp là khoản đầu tư bắt buộc.

Các buổi biểu diễn nghệ thuật hay họp trực tuyến dùng nhiều micro cài áo cũng vậy. Khả năng chống hú rít và phủ âm đồng đều chỉ có ở hệ thống Pro AV.

9. Lưu Ý Khi Dùng Hệ Thống Loa Tích Hợp

• Đồng bộ hình tiếng: Tín hiệu đôi khi bị trễ nhịp do qua nhiều bộ xử lý. Chắc chắn phải có tính năng hiệu chỉnh Audio Delay.
• Xác định nguồn phát: Âm thanh đang được kéo ra từ cổng HDMI, hệ điều hành hay đầu vào Audio Input?
• Mức độ phủ âm: Công suất 60W nghe rất to nhưng nếu phòng họp bị dội âm thì ngồi cuối vẫn rất khó nghe.

10. PIP Và PBP Hoạt Động Thế Nào Trên 217 Inch?

Chế độ PIP sẽ mở một cửa sổ video nhỏ nổi lên trên nền hình ảnh gốc. Nó hoàn hảo để chiếu khuôn mặt diễn giả khi đang chạy slide báo cáo.

Chế độ PBP sẽ cắt xẻ màn hình khổng lồ thành nhiều ô nội dung hoàn toàn độc lập. Bạn tha hồ nhồi nhét cả chục camera giám sát lên một bề mặt duy nhất.

11. Lợi Thế Thiết Kế All-in-One Của ViewSonic

Kiến trúc All-in-One nhét gọn bộ nguồn và mạch điều khiển vào thân máy. Mớ dây nhợ lằng nhằng của hệ thống ghép rời truyền thống bị loại bỏ hoàn toàn.

Bạn không còn phải thiết kế riêng phòng kỹ thuật tốn kém diện tích mặt bằng. Việc lên dự toán ngân sách và quản lý tập trung cũng trở nên vô cùng đơn giản.

ViewSonic tự hào tuyên bố LDP217-121C có thể triển khai thần tốc. Hai kỹ thuật viên lành nghề có thể hoàn thiện mọi khâu lắp ráp trong chưa đầy hai giờ.

12. Checklist Kỹ Thuật Trước Khi Ký Hợp Đồng

• Màn hình & Hình ảnh: Độ phân giải gốc 4K chuẩn chưa? Pixel pitch thực tế là bao nhiêu? Có hỗ trợ tần số làm tươi cao và PBP không?
• Cổng RJ45 & Mạng LAN: Cổng nào nhận tín hiệu Internet? Có danh sách lệnh điều khiển TCP/IP và chứng chỉ tích hợp Q-SYS không?
• Cổng RS232: Sơ đồ pinout chính xác như thế nào? Băng thông baud rate và tài liệu mã lệnh điều khiển hai chiều có đầy đủ không?
• Loa & Âm thanh: Có hỗ trợ cổng Audio Out rời không? Có khả năng chỉnh Audio Delay để đồng bộ hình và tiếng một cách độc lập không?
• Bảo trì & Hậu mãi: Cơ chế sửa chữa thay nóng module mặt trước hoạt động ra sao? Số lượng module dự phòng cùng lô sản xuất là bao nhiêu cái?

Kết Luận

Màn hình LED 217 inch 4K như LDP217-121C là đỉnh cao hiển thị cho trung tâm điều hành. Pixel pitch P1.25 và nền tảng COB tạo nên hình ảnh sắc bén vượt trội.

Cổng RJ45 được sinh ra để điều khiển mạng LAN và tối ưu hóa khâu quản lý IT. Đừng nhầm lẫn nó với cổng vào của các thiết bị AV over IP truyền hình ảnh.

Giao thức RS232 đáp ứng hoàn hảo cho hệ thống điều khiển AV bảo mật cục bộ. Hãy nhớ kiểm tra tài liệu kỹ thuật thật kỹ trước khi cắm dây mạng vào đầu nối dạng này.

Hệ thống âm thanh loa kép 60W giải quyết gọn nhẹ nhu cầu trình chiếu cơ bản. Tuy nhiên, nếu bạn xây dựng hội trường lớn, DSP và amply rời vẫn là chân ái.

Sức mạnh lớn nhất của dòng All-in-One là sự gọn gàng và đồng bộ hệ thống. Nó đơn giản hóa toàn bộ quá trình lắp ráp, điều khiển và bảo trì sau này.
